产品介绍
THZGY-AT系列智能隔油提升一体化设备是安徽泰恒机械制造有限公司目前对隔油设备进行多方面升级的第三代产品，结合国内外先进控制技术，产品做了多项技术改进和升级优化，具有杂物自动分离并自动收集到杂物桶，污泥自动分离并收集到污泥桶，油脂自动分离并自动收集到集油桶，污水自动提升排放到市政管网等功能。
设备采用新型多级油水分离处理工艺设计和独特的结构设计以及智能化控制系统，专业的解决了地下室餐饮废水处理中杂物分离、污泥分离收集、油水分离收集等难题，具有操作维护简便，运行稳定专业等显著优点。
应用领域
各类地下餐饮区的餐饮废水隔油处理与提升排放。如位于负一层的超市餐饮、员工餐厅、美食中心、酒店餐饮、商铺餐饮等等；
各类企事业、学校食堂、酒店等厨房餐饮废水排入地下室处理排放；
其他不能自流到地上隔油池而需要提升排放的餐饮类废水的处理。

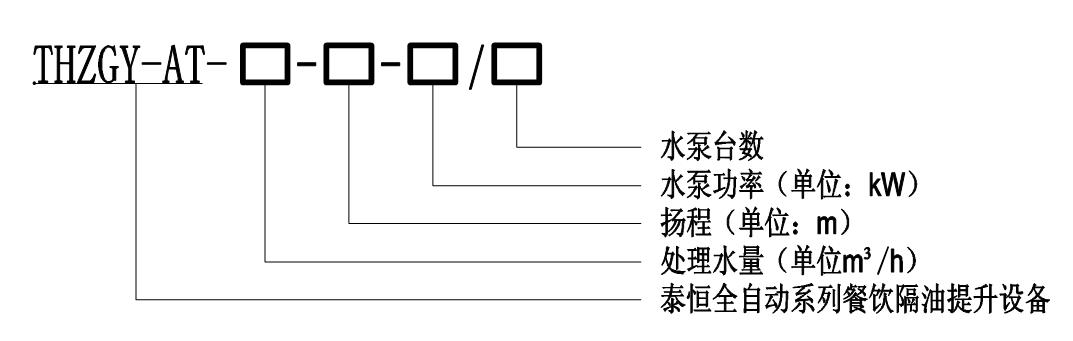

型号及意义
产品优势
1、多级油水分离处理新工艺，技术更先进，实用性更强，是传统三段式革命性改进；
2、泰恒机械研发的这款产品，其独特的结构、人性化设计，工艺效果得到保障，管理维护简便；
3、环保认证，安装简单，节约能源，自动清理杂物，不受环境和时间影响；
4、除渣箱体采用无存水设计，装配全自动除渣装置，实现智能化渣水分离；
5、污泥收集分离技术，解决废水中污泥处理的难题，收集的，排放简单；
6、采用平（层）流油水分离水力学原理，结合独特的内部构造设计，体现科学与创新；
7、有效容积利用率极高，水停留时间和流速得以保持，优于环保要求；
8、安徽泰恒生产的这款产品，是采用PLC+触摸屏智能控制，程序设计，工艺联动自动化运行，多重保障安全；
9、全封闭结构，地下空间无臭气散发，降低损耗，节约能源。

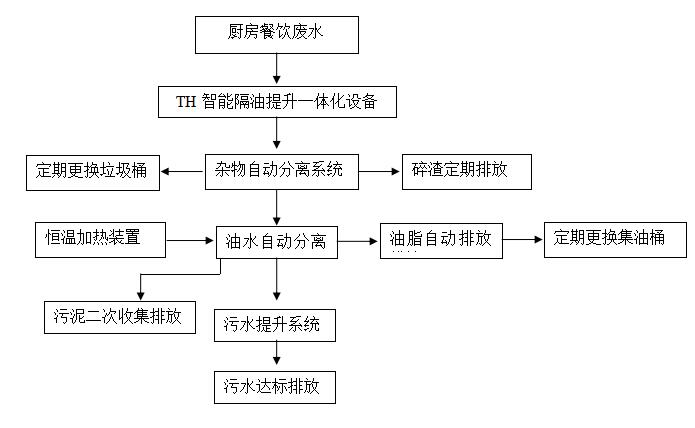

工艺流程图
技术及参数
环境温度：0～40℃ 介质温度：≥5℃
流量范围：1～70m3/h PH 值：5～9
扬程范围：10～35m 运行功率：0.75KW～7.5KW
电源电压：380V±10% 电源频率：50Hz±5%
选用要点与功能
设备的型号尺寸应参考GB50015的4.8.2款的要求；
设备的处理量应通过餐饮排水量较大秒流量来确定；
餐饮废水在设备内的流速不得大于0.005m/s，·水停留时间宜为2min～10min；
设备处理后的水质应符合CJ343中“动植物油排放限值100mg/L”的规定。
设备标配功能要求及配置
自动排渣：自清理式自动除渣机
集泥排泥：两级集泥排泥
油水分离：平（层）流物理分离+油脂聚结装置+辅助加热装置
自动排油：智能控制+油脂自动排放收集
污水自动提升排放：四点液位超声波控制或304干簧管连杆浮球+污水泵+智能控制系统
防恶臭气味传播：密封结构+通气管
防油脂结块：设置恒温加热装置
防设备满溢：设置专用溢流管
故障报警：设置远程报警模块及设备声光报警
智能控制系统：PLC+触摸屏智能控制系统，程序设计，多重保障安全
设备选配功能要求及配置
自动排泥：创造三通式自动反冲排泥装置，专业处理污泥，无需人工排放清理。
纳米气泡发生装置：加速油水分离速度，提高油水分离效率。
自清洁装置：创造恒温清洁装置，自动清理除渣装置配合毛刷，双重保障滤网通畅，自动清理浮球粘附油污，保障浮球正常运行。
动力排气装置：增加动力排气装置，低能耗，专业排除设备内、桶内异味气体，尤其适合安装于开放空间的设备。
桶满报警装置：集渣桶和集油桶设置桶满报警装置，更加智能和人性化。
远程监控系统：设置可远程监视及控制端口，可满足MODBUS/TCP/IP等网络通讯协议。
智能化配置：可选配短信或微信提醒模块。
运行要求和维护说明
1、当污水进入设备时，固液分离机应能截留5mm以上大颗粒杂物，同时有自清理刷，同步清理网孔，始终保持网孔清洁畅通（无油污及杂物堵及塞现象），免日常维护工作。
2、进入设备内的油污废水自动分离，碎渣快速沉积，出水自动提升。
3、杂物和油脂可自动归集排放，日常只需要更换垃圾桶和集油桶，维护操作简单。
4、污泥采用二级分离措施，定期手动排放到污泥桶，每周至少一次。
5、双泵配置，交替运行，互为备用，设有超限报警，加热装置，恒温防油脂凝固。
6、电源基本要求：进线电源为三相五线制，额定电压为380V，提供容量应能满足设备所有用电装置同时正常运行。
7、设备使用前首先将箱体内部清理干净，并检查各连接部位是否有松动，检查电气连接是否正常。
8、设备运行前，必须注满清水，并用清水进行多方面调试。无水时严禁开启水泵。
9、日常巡检有无堵塞或渗漏、设备运行等情况，定期清理浮球附着物，及时更换垃圾桶、污泥桶和集油桶等。
设备性能参数
THZGY-AT系列全自动智能隔油提升一体化设备
|
序号 |
设备型号 |
额定 流量 |
提升 扬程 |
水泵 |
单泵 功率 |
加热器 功率 |
进口直径 |
出口直径 |
通气管 直径 |
设备外形尺寸 |
设备 重量 |
运行 重量 |
||
|
（m³/h） |
（m） |
（台） |
（KW） |
（KW） |
（mm） |
（mm） |
（mm） |
L (mm) |
W （mm） |
H （mm） |
（kg） |
（t） |
||
|
1 |
THZGY-AT-10-15-1.5/2 |
5-10 |
15 |
2 |
1.5 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
2100 |
580 |
3.1 |
|
2 |
THZGY-AT-10-20-2.2/2 |
5-10 |
20 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
2100 |
610 |
3.1 |
|
3 |
THZGY-AT-25-15-2.2/2 |
15-25 |
15 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
2100 |
655 |
3.5 |
|
4 |
THZGY-AT-25-20-3/2 |
15-25 |
20 |
2 |
3 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
2100 |
685 |
3.5 |
|
5 |
THZGY-AT-35-15-4/2 |
30-35 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
2100 |
720 |
4.2 |
|
6 |
THZGY-AT-35-20-4/2 |
30-35 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
2100 |
720 |
4.2 |
|
7 |
THZGY-AT-45-15-4/2 |
40-45 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
2100 |
780 |
4.9 |
|
8 |
THZGY-AT-45-20-4/2 |
40-45 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
2100 |
780 |
4.9 |
|
9 |
THZGY-AT-55-15-5.5/2 |
50-55 |
15 |
2 |
5.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
2100 |
825 |
5.6 |
|
10 |
THZGY-AT-55-20-7.5/2 |
50-55 |
20 |
2 |
7.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
2100 |
850 |
5.6 |
注：
1、以上为各类酒店、餐厅、饭店、餐饮商铺等餐饮废水处理专用THZGY-AT新型全自动隔油提升一体化设备；
2、设备箱体、管道材质均采用304不锈钢材质；水泵采用国产一线品牌潜污泵；控制柜采用PLC智能控制柜，主要元器件均采用施耐德/ABB；
3、设备为地下室地上式安装。设备安装前地面要求平整刚性，具体参见设备尺寸安装图；
4、以上为隔油提升设备标准功能配置：含自动除渣、自动排油、自动加热、自动提升、PLC智能控制柜；
5、上表为标准型号参数表，流量、扬程、外形尺寸均可根据客户实际使用情况，非标设计制造。

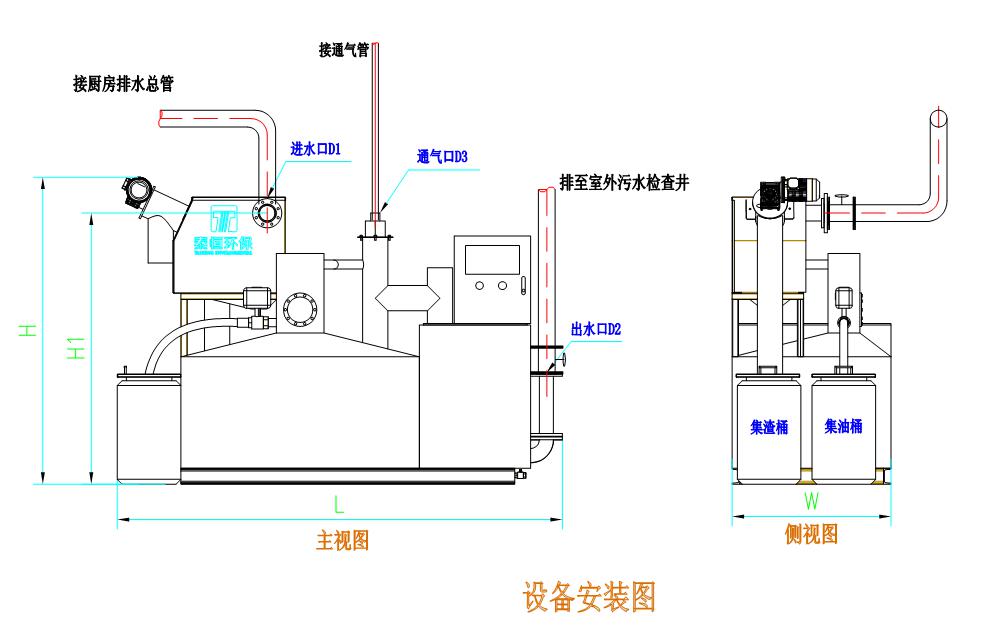

THZGY-AT系列智能隔油提升设备安装说明
备注：THZGY-AT系列全自动智能隔油提升一体化设备设备安装较小空间尺寸：总长:L+1200（mm） 总宽：W+1000（mm） 总高：H+1000（mm）
THZGY-AT系列全自动隔油提升设备安装要求技术说明：
1、设备应采用地下室地上式安装，要求地面保持平整；
2、设备的底座基础要求用地脚螺栓进行固定；
3、设备的进出水口必须安装闸阀，以便设备维护与检修；
4、设备通气管应连接到室外或与建筑物排水通气系统连接；
5、设备旁边应设有排水沟，便于维修排水和紧急事故排水；
6、其他方面请参照土建、结构、设备安装等相应规范要求
