THWTS别墅型污水提升设备

厂家直销 品质专业 产品定制 技术支持

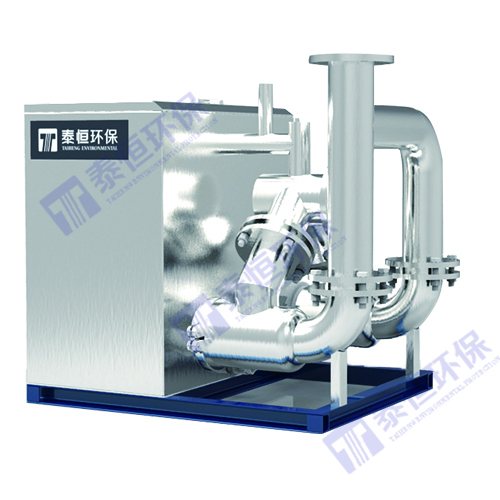

THWTS别墅型污水提升设备双泵

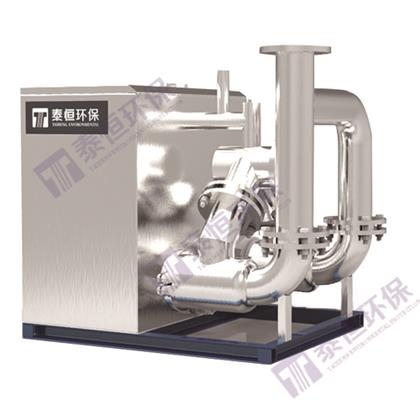

THWTS别墅型污水提升设备(双泵配置)

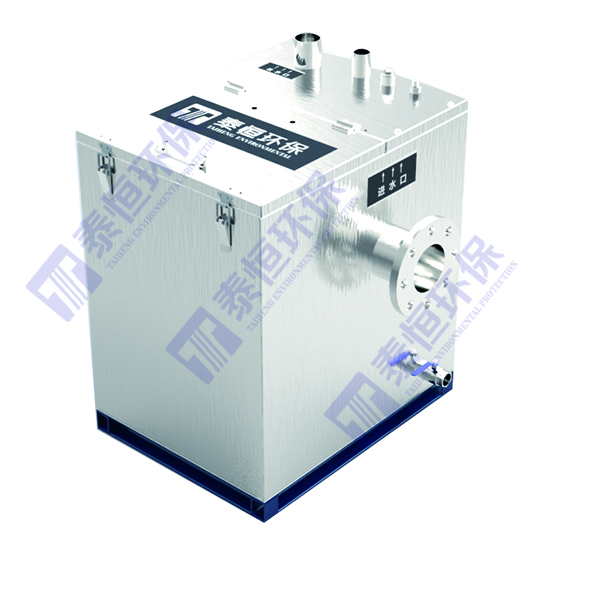

THWTS别墅型污水提升设备单泵

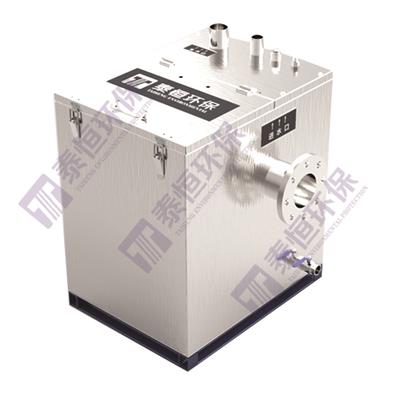

THWTS别墅型污水提升设备单泵

应用领域

  THWTS系列地下污水提升一体化智能设备主要用于别墅、花园洋房、私人会所及其他建筑物地下室和瞬间来水流量较小的远离排水立管不具备自流排放污的地点、场所的地下厕所的污水提升。

使用环境和工作条件
       环境温度:0~40℃                介质温度:< 40℃
         PH    值:5~9                     箱体材质:SUS304不锈钢
       流量范围:0~10m3/h              扬    程:0~0.6MPa
      电源电压:380V±10%              电源频率:50Hz±5%

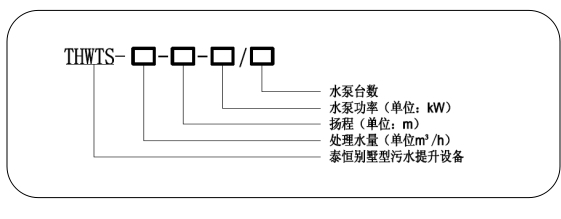

型号及意义

安徽泰恒-地下污水提升一体化智能设备

设备工作原理


  当污水自流进入设备时,通过进水止回阀、两相分离、水泵进入集水箱。当集水箱内的污水水位达到设定水泵开启水位时,液位计发出信号,通过控制柜启动水泵,此时带压水流反向旋流冲洗两相分离,将两相分离内进水时分离下来的杂物随着水流一并冲洗并提升排放,在水压作用下进水止回阀关闭,出水止回阀打开,污水与杂物被提升排放到污水检查井。此时若有进水,仍可以通过安全回流装置进入集水箱,机械排水与集水箱进水可同时进行。反冲洗装置避免了人为定期清掏储杂物。当集水箱内水位下降到设定的停泵水位时,液位计发出信号,水泵停止工作。

  THWTS别墅型污水提升设备自动运行,无需人工值守。正常启泵液位发生故障时,声光报警,超限水位浮球发出信号,并自动紧急强排。控制系统也设有手动控制系统,通过切换旋钮,实现手动、自动转换功能。

规格参数表

THWTS系列地下污水提升设备规格参数表

序号

设备型号

额定

流量

提升

扬程

水泵

单泵

功率

辅泵

功率

进口直径

出口直径

通气管

直径

设备外形尺寸

设备

重量

(m³/h)

(m)

(台)

(KW)

(KW)

(mm)

(mm)

(mm)

L

(mm)

W

(mm)

H

(mm)

(kg)

1

THWTS-10-10-0.75/1

≤10

10

1

0.75

0.45

DN100

DN50

DN32

620

580

880

65

2

THWTS-10-15-1.5/1

≤10

15

1

1.5

0.45

DN100

DN50

DN32

620

580

880

75

3

THWTS-10-20-2.2/1

≤10

20

1

2.2

0.45

DN100

DN50

DN32

620

580

880

80

4

THWTS-10-10-0.75/2

≤10

10

2

0.75

0.45

DN100

DN100

DN32

980

720

875

105

5

THWTS-10-15-1.5/2

≤10

15

2

1.5

0.45

DN100

DN100

DN32

980

720

875

115

6

THWTS-10-20-2.2/2

≤10

20

2

2.2

0.45

DN100

DN100

DN32

980

720

875

130

注:
  1、以上为水泵内置式别墅地下空间污水提升设备,根据客户需要配置为单泵或双泵;
  2、设备箱体、管道材质均采用304不锈钢材质;水泵采用国产一线品牌潜污泵;控制柜采用PLC智能控制柜,主要元器件均采用施耐德/ABB;
  3、THWTS别墅型污水提升设备为地上式安装或坑内安装。坑内安装需配置辅泵,设备安装前地面要求平整刚性,具体参见设备尺寸安装图;
  4、上表为标准型号参数表,流量、扬程、外形尺寸均可根据客户实际使用情况,非标设计制造。
设备安装说明

THWTS系列别墅型污水提升设备双泵安装说明图

THWTS别墅型污水提升设备双泵地上安装


THWTS别墅型污水提升设备双泵坑内安装

THWTS系列别墅型污水提升设备单泵安装说明图

THWTS系列公共型污水提升设备单泵安装

地上式安装技术说明

  (1)采用地上式安装设备,要求地面平整;
  (2)设备就位后,要求下端用地脚螺栓进行固定;
  (3)设备进、出水口两端都必须安装闸阀,以便设备的调试及检修;
  (4)设备通风管应连接到室外或与建筑物的排水通风系统连接;
  (5)设备旁边应设有排水沟,便于维修排水和紧急事故的排水;
  (6)其他未尽事宜请参照相应的国家规范。

坑内安装技术说明

  (1)采用坑式安装设备,需设预留坑。预留坑尺寸请参见设备安装尺寸表,要求坑内地面平整,有内置爬梯、照明装置和设备安装平台;
  (2)预留坑的高度须保持设备就位后,污水能自流进入设备进水口;
  (3)设备就位后,要求下端用地脚螺栓进行固定;
  (4)设备进、出水口两端都必须安装闸阀,以便设备的调试及检修;
  (5)泰恒环保的这款设备通风管应连接到室外或与建筑物的排水通风系统连接;
  (6)安装坑内应设有500mm×500mm×500mm的排水坑,用来安装辅泵,以便设备维修时排水和紧急事故排水;
  (7)设备安装预留坑要求上部盖板方便打开,以便日后维护检修;设备检修时,打开人孔盖板通气半个小时后,在进行作业;
  (8)其他未尽事宜请参照相应的国家规范。
